冷却塔发臭出水烫有军团菌 — 四阶段化学清洗工艺

一、问题背景：被忽视的健康风险

去年夏天，深圳某写字楼物业接到员工投诉：空调出风有一股腥臭味，多名员工出现不明原因的发烧、咳嗽。两周内 4 名员工确诊为军团菌肺炎，其中 1 名住进 ICU。

疾控部门溯源发现：元凶是该写字楼的开式冷却塔。塔内积垢严重，水里军团菌含量超标 200 多倍。

这不是孤例。根据《公共场所集中空调通风系统卫生规范》(WS394-2012)，军团菌在 25-45℃ 水中繁殖最快，而开放式冷却塔的循环水温度常年在这个区间。夏季高温 + 长光照 + 富营养，藻类生物膜爆发，军团菌就有了温床。

但很多物业对冷却塔清洗的认知还停留在"加点药冲冲水"。这种应付式清洗，对军团菌几乎无效。

今天我们完整拆解冷却塔化学清洗的四个核心工艺阶段，让"清洗"从形式变成实质。

二、核心认知：四阶段工艺缺一不可

冷却塔的污染不是单一问题，而是四层叠加：

任何一层遗漏，下游工艺就失效。比如：粘泥不剥离 → 酸洗接触不到垢层；除垢不钝化 → 新金属立即生锈，3 个月又回到原状。

三、实操步骤：四阶段标准化工艺

阶段一：物理预处理（4-6 小时）

目的：清除大块杂质，为化学清洗创造条件。

操作清单：

1. 停机断电：关闭风机、水泵、补水阀，挂"正在检修"警示牌
2. 系统隔离：关闭进出水阀，如连接精密主机需旁通隔离
3. 排空：打开排污阀，排空集水盘和管道脏水
4. 人工清淤：进入塔内（戴安全帽、防滑鞋），用铲刀、塑料桶清理集水盘淤泥、树叶、青苔、脱落填料碎片
5. 高压冲洗：0.3-0.5 MPa 高压水枪反向冲洗填料、布水器、喷嘴，重点冲掉疏松污垢

判断标准：

• 集水盘无可见淤泥
• 填料表面无明显藻类
• 喷嘴无堵塞

这一阶段不可省略的核心理由：淤泥不清干净，后续化学药剂会大量被吸附、反应失效，清洗效率至少减半。

阶段二：杀菌灭藻与粘泥剥离（4-12 小时）

目的：杀灭菌藻，剥离生物粘泥，解除对垢层的"包裹"。

操作清单：

1. 注水至正常水位
2. 投加杀菌剥离剂（任选其一）：
• 异噻唑啉酮：浓度 100-200 ppm，适合预防性清洗
• 季铵盐类：浓度 200-500 ppm，适合粘泥严重情况
• 二氧化氯：浓度 1-3 ppm，军团菌超标时必须用这款
3. 启动循环泵，循环 4-12 小时
4. 不要启动风机（避免泡沫飞溅）

现象解释：循环过程会冒出大量泡沫和黑褐色粘泥——这些是杀灭的菌藻和剥离下来的生物膜。属于正常现象。

军团菌防控关键点：

• 投药前必须先做军团菌检测
• 检测超标 → 工艺升级为"二氧化氯冲击"（大剂量 5-10 ppm），循环 24 小时
• 清洗后必须复检，合格方可投运
• 日常运行每月检测 1 次，超标立即处理

阶段三：化学除垢（核心步骤，6-10 小时）

目的：溶解碳酸盐、硅酸盐、铁锈等化学垢层。

操作清单：

1. 排空阶段二的废液，清水冲洗至无悬浮物
2. 重新注水至低运行水位
3. 先加缓蚀剂（保护铜管和填料），搅拌均匀

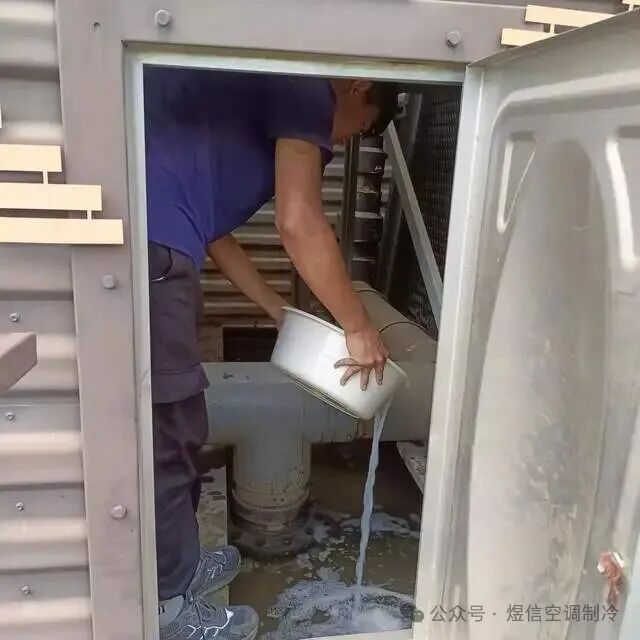

4. 缓慢加入除垢剂：
• 碳酸盐垢（灰白色，溶于酸，冒泡剧烈）→ 5%-8% 柠檬酸，温度 50-55℃，循环 4-6 小时
• 生物粘泥（黄绿色，软滑，有异味）→ 上一阶段已剥离，此阶段主要处理残余 → 中性清洗剂 0.5%，循环 3-4 小时
• 硅酸盐垢（灰白色，坚硬，普通酸不溶）→ 5% 氨基磺酸 + 0.5% 缓蚀剂，循环 8-10 小时，必要时辅助物理通炮
5. 每隔 30 分钟检测一次：
• pH 值：维持 1-3（除垢态），排液前回到 6-8
• 金属离子浓度（Fe³⁺、Cu²⁺）：稳定不再上涨 → 垢已洗净
• 温度：≤60℃ 红线（铜管腐蚀指数级上升临界点）

判断结束标准：

• 金属离子浓度稳定 30 分钟不上涨
• 排液 pH 回升至 6-8
• 填料表面无可见垢层

这一步有两个常见错误：

• 只用一种药洗所有垢（碳酸盐垢用错药、配方反了）
• 跳过钝化预膜（除垢后金属表面立即接冷却水，浮锈快速生成）

阶段四：钝化预膜（1-2 小时）

目的：在除垢后的新金属表面形成保护膜，延缓后续结垢。

操作清单：

1. 排空除垢液，清水冲洗至 pH 中性
2. 注水，注入钝化预膜剂（常用：三聚磷酸钠 + 锌盐配方），浓度 200-500 ppm
3. 循环 1-2 小时
4. 排空，保留预膜液在系统内

保护效果：

• 预膜层厚度 0.1-0.5 μm
• 后续运行 6-12 个月内结垢速度减缓 50%-70%
• 填料使用寿命延长 1-2 年

四、水质验收标准

清洗完成后，必须对照国标验收：

依据标准：

• GB50050-2017《工业循环冷却水处理设计规范》
• WS394-2012《公共场所集中空调通风系统卫生规范》

五、煜信项目案例：天河某商业综合体的 15 万电费账

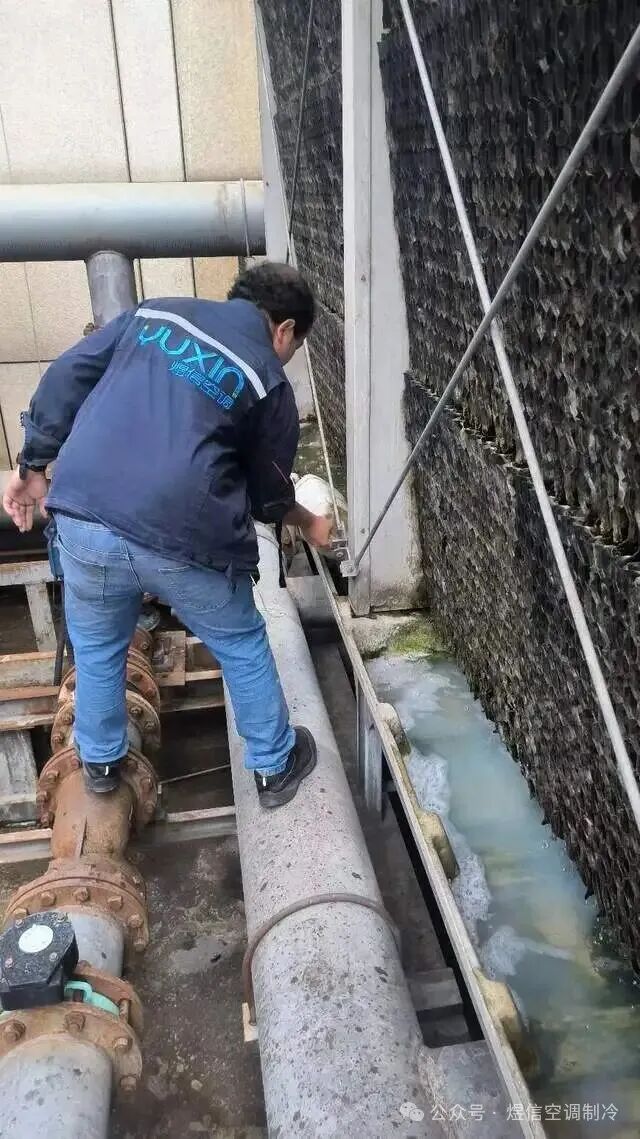

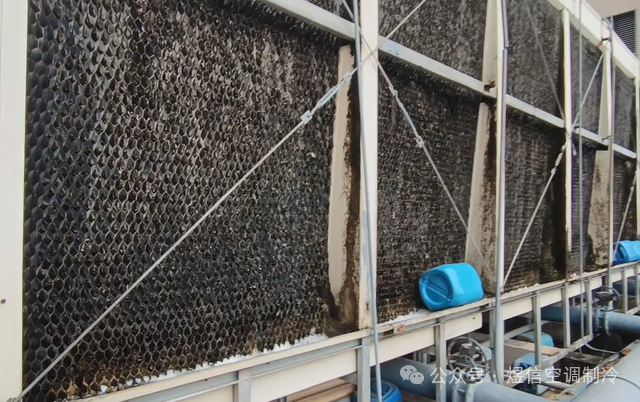

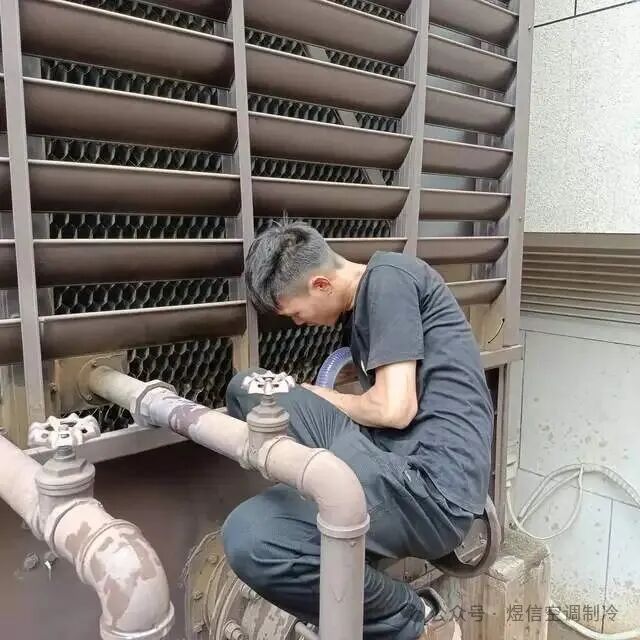

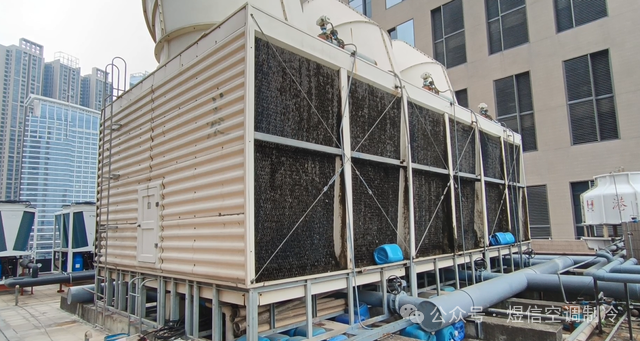

2025 年 7 月，天河区某商业综合体，5 台开式冷却塔运行 10 年，从未做过深度化学清洗。物业一直用胶球冲洗，每月加缓蚀阻垢剂。表面维护，实际应付。

今年夏天，物业工程主管发现出水温度持续偏高，空调效果变差。找了两家同行来看，一家说"冷却塔老化建议换新"，报价 38 万；另一家说"风量大就没事"。

煜信团队到场后实测：

• 冷却水进水温度 32℃（设计 ≤30℃）
• 冷却水出水温度 39.5℃（设计 ≤37℃）
• 进出水温差 7.5℃（正常 4-5℃）
• 机组 COP 较去年同期下降 11%

按四阶段工艺清洗后实测：

• 进水温度 28.5℃
• 出水温度 34℃
• 温差 5.5℃
• COP 恢复至设计值的 95%
• 冷凝温度下降 4℃

甲方算了一笔账：年节省电费 15 万（按 1.2 元/度、每天 16h、制冷季 5 个月计算）。清洗费用 8.6 万，覆盖周期不到 4 个月。

更重要的安全收益：军团菌检测从"未检出"到"持续未检出"，避免了潜在的公共卫生事件。

六、总结

冷却塔清洗不是"加点药、冲冲水"。它是一项涉及生物污染、化学腐蚀、金属钝化、水质达标的多工艺集成工作。

记住四阶段：物理预处理 → 杀菌剥离 → 化学除垢 → 钝化预膜。每阶段都有硬指标，每阶段都不能跳。

如果你的冷却塔超过 2 年没做过深度化学清洗，或者今年夏天出现了出风异味/出水温度偏高/制冷量下降中的任何一个信号，建议尽快安排一次四阶段工艺清洗。

记住：军团菌风险是真实的。标准化清洗，是对自己和他人健康的双重负责。
